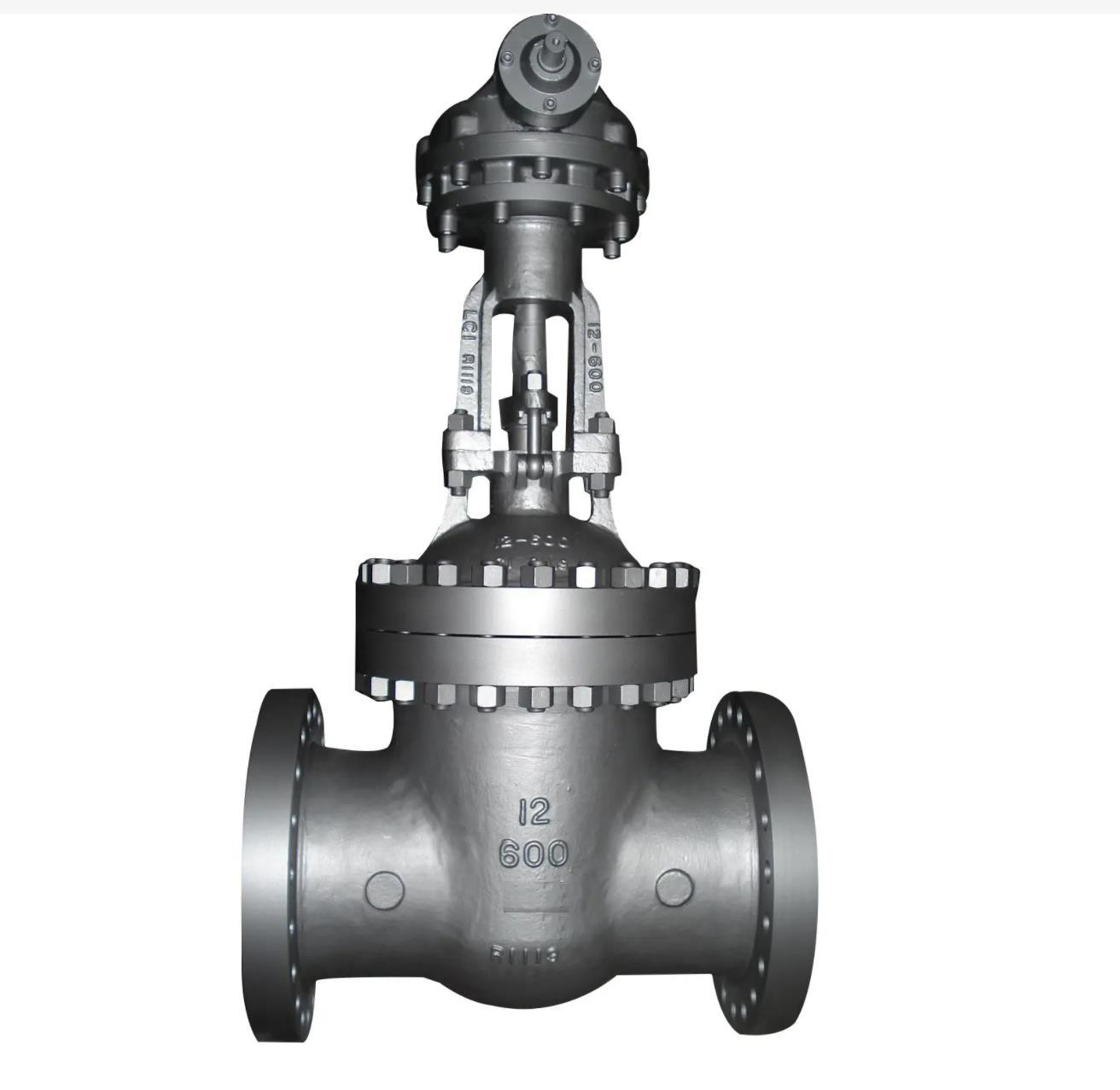

高压闸阀
返回列表
产品简介：
高压闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
工作原理：
高压闸阀，属于强制密封式阀门，所以在阀门关闭时，必须向闸板施加压力，以强制密封面不泄漏。当介质由闸板下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
工作原理：
高压闸阀开启时，闸板的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以闸阀的全开位置，应由闸板的行程来决定。
闸阀型号：
|
一、阀门型号的组成 阀门型号的组成由七个单元顺序组成，见表 |
|
|
|
|
|
类型 |
安全阀 |
蝶阀 |
隔膜阀 |
底阀 |
截止阀 |
节流阀 |
排污阀 |
球阀 |
疏水阀 |
柱塞阀 |
旋塞阀 |
减压阀 |
|
|
代号 |
A |
D |
G |
H |
J |
L |
P |
Q |
S |
U |
X |
Y |
Z |
当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
|
第二功能作用名称 |
代号 |
第二功能作用名称 |
代号 |
|
保温型 |
B |
排渣型 |
P |
|
低温型 |
D |
快速型 |
Q |
|
防火型 |
F |
（阀杆密封）波纹管型 |
W |
|
缓闭型 |
H |
— |
— |
|
低温型指允许使用温度低于-46℃以下的阀门。 |
|||
二单元：传动方式
|
传动 方式 |
电磁动 |
电磁-液动 |
电-液动 |
蜗轮 |
正齿轮 |
伞齿轮 |
气动 |
液动 |
气-液动 |
电动 |
手柄 手轮 |
|
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；
防爆电动装置的阀门用9B表示。
三单元：连接型式
|
连接方式 |
内螺纹 |
外螺纹 |
两不同连接 |
法兰 |
焊接 |
对夹 |
卡箍 |
卡套 |
|
代号 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
四单元：结构型式
阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号
|
结构形式 |
代号 |
|||
|
阀杆升降式 （明杆） |
楔式闸板 |
弹性闸板 |
0 |
|
|
刚性闸板 |
单 闸 板 |
1 |
||
|
双 闸 板 |
2 |
|||
|
平行式闸板 |
单 闸 板 |
3 |
||
|
双 闸 板 |
4 |
|||
|
阀杆非升降式 （暗杆） |
楔式闸板 |
单 闸 板 |
5 |
|
|
双 闸 板 |
6 |
|||
|
平行式闸板 |
单 闸 板 |
7 |
||
|
双 闸 板 |
8 |
|||
五单元： 密封副材料
|
材料 |
锡基轴 承合金 巴氏合金 |
搪 |
渗氮钢 |
18-8系 不锈钢 |
氟塑料 |
玻璃 |
Cr13 不锈钢 |
衬胶 |
蒙乃尔 合金 |
尼龙 塑料 |
渗硼钢 |
衬铅 |
Mo2Ti 不锈钢 |
塑料 |
铜合金 |
橡胶 |
硬质 合金 |
阀体 直接 加工 |
|
代号 |
B |
C |
D |
E |
F |
G |
H |
J |
M |
N |
P |
Q |
R |
S |
T |
X |
Y |
W |
六单元：公称压力
数值用阿拉伯数字直接表示，它是MPa的10倍，例如：PN16就是16公斤，也就是1.6MPa。
|
磅级 Class |
150 |
300 |
400 |
600 |
800 |
900 |
1500 |
2500 |
|
公称压力 PN(MPa) |
1.6 2.0 |
2.5 4.0 5.0 |
6.3 |
10.0 |
- |
15.0 |
25.0 |
42.0 |
七单元：阀体材料
|
阀体 材料 |
钛及 钛合金 |
碳钢 |
Cr13系 不锈钢 |
铬钼钢 |
可锻铸铁 |
铝合金 |
18-8系 不锈钢 |
球墨铸铁 |
Mo2Ti系 不锈钢 |
塑料 |
铜及 铜合金 |
铬钼钒钢 |
灰铸铁 |
|
代号 |
A |
C |
H |
I |
K |
L |
P |
Q |
R |
S |
T |
V |
Z |
灰铸铁底压阀和钢制中压省略此项
优点及缺点
优点
高压闸阀结构简单，制造和维修比较方便。
工作行程小，启闭时间短。
密封性好，密封面间磨擦力小，寿命较长。
缺点
流体阻力大，开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
分类
高压闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式、法兰、焊接等。按介质的流向分，有直通式、直流式和角式。
高压闸阀主要分以下几个大类：
以JB/T2203－1999《闸阀结构长度》为主的通用类。
按壳体/主体材料分类，闸阀可分为：
1. 金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、铜合金阀门、铝合金阀门、铅合金阀门等。
2. 金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
安装维护注意事项
手轮、手柄操作的高压闸阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
高压闸阀，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使闸板密封面与阀座密封面紧密贴合，阻止介质流通。
高压闸阀只许介质单向流动，安装时有方向性。它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
高压闸阀分为三类：直通式、直角式及直流式斜闸阀。
闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀；
楔式闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式；
平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
